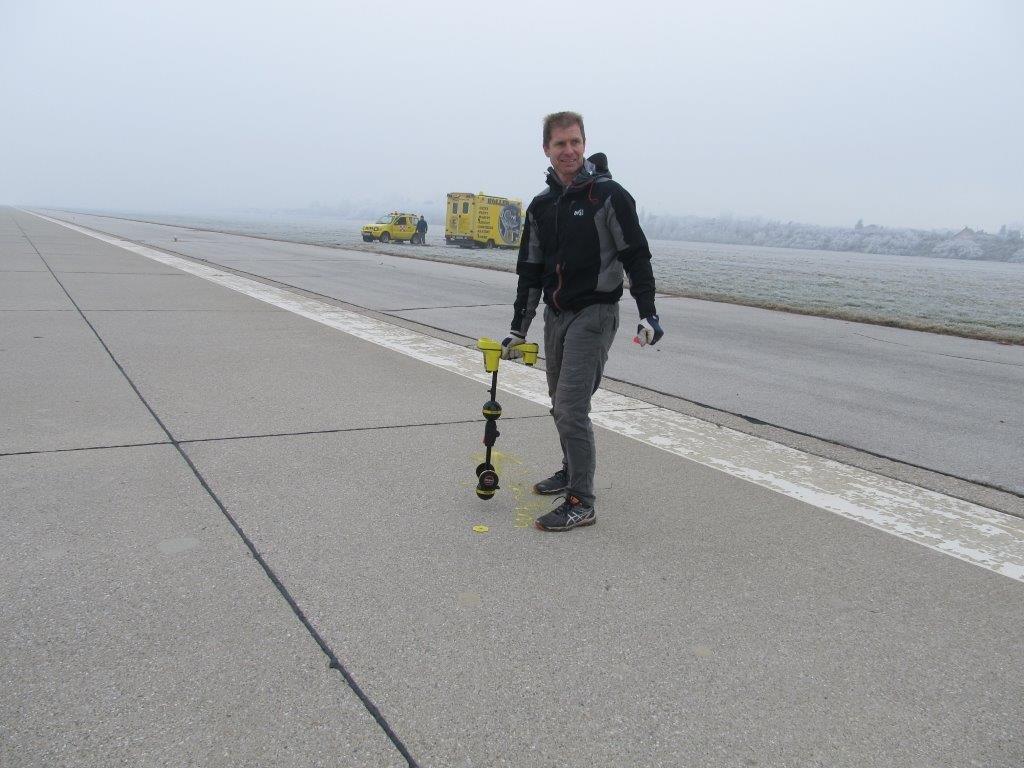

Mit unseren Ortungsystemen lassen sich die genaue Lage, der Verlauf und die Tiefe von Rohrleitungen bestimmen (metallische und nicht-metallische Leitungen bzw. Rohre). Weiteres setzen wir es zur Auffindung von Verstopfungen, sowie zur Überwachung unserer Kanal-TV-Kameras oder unserer speziellen Hochdruckspülköpfen ein. Die Systeme bestehen aus einem Empfänger mit optischer und akustischer Signalanzeige sowie einer Sonde, die ein erkennbares Hochfrequenzsignal ausstrahlt. Die Sonde wird in der Rohrleitung fortbewegt und kann an der Oberfläche mit dem Empfänger präzise verfolgt werden. Die Einsatztiefe beträgt problemlos bis 15m.

KABEL-ROHR-LEITUNGSORTUNG

  • Reduzierung von Schachtungen
  • Überwachung mittels Kanal-TV-Kameras
  • Auffinden von verschütteten Schächten
  • Fremdleitungen orten und verfolgen
  • Hausanschlüsse orten und verfolgen
  • Tiefenlage von Kabeln und Leitungen bestimmen
  • Leitungsnetze einmessen, Pläne erstellen und kontrollieren

Alte Kanalverläufe ohne Aufzeichnungen? Für uns kein Problem!
Wir sorgen für Überblick und zeigen Ihnen sowohl den Ist-Zustand, als auch den Verlauf Ihrer Kanäle. Mit speziellen Ortungssendern lokalisieren wir Position und Tiefe der bestehenden Kanalrohre und fertigen für Sie professionelle und detaillierte Pläne an.

Oft werden Schächte aus optischen Gründen mit Pflaster verdeckt, in einer Baustelle vergessen und zuasphaltiert oder über die Jahre mit Erdreich verdeckt und verwachsen. Um fachmännische Reinigungs und Wartungsarbeiten durchführen zu können ist es unerlässlich, diese zu finden, freizugelegen und zu öffnen. Um dabei nicht das gesamte Gelände umzugraben, Orten wir mittels selbsfahrender Kameraanlage mit integrierten Ortungssender den Schachtdeckel punktgenau vom nächsten bekannten Schacht oder Hausanschluss.

Feststellen und Lokalisieren von punktuellen Schäden:
Sonden werden dabei entweder mit der Kamera oder mit dem  Hochdruckschlauch in das Kanalsystem eingeführt und bis an die Schadensstelle transportiert. Mit unseren Ortungsgeräten ist es möglich eine punktgenaue Position von Schäden in der Leitung festzustellen. Umfangreiche Tiefbauarbeiten und kostspielige Wiederherstellung oberirdischer Anlagen bleiben dadurch aus.

Wir fertigen Ihnen maßstabsgeträue Aufzeichnungen in AutoCAD an und geben sie als DWG-Datei weiter. Diese können problemlos von Ihrem Planugsbüro ins GIS implementiert werden.

Vorteile und Innovation unser Ortungstechnik

Zur Bestimmung vom Kanal- und Rohrverlauf, Tiefenortung und Lage nicht metallischer Rohrleitungen Die eigens angefertigten Ortungssonden transportieren via hydrodynamisch über den Rohrverlauf bis hin zur Schadensstelle Dabei übertreffen wir Haltungslängen der Mitbewerber die solche Sonden mittels Schiebestangen (in Grenzfällen einblasen) und  in solche Rohrleitungen fördern.

Kabeleinziehen:
Der Verlauf der Leerverrohrung wurde mit Hilfe einer Ortungssonde festgestellt. Nach erfolgreicher Ortung wurde die Einzugshilfe für das Glasfaserkabel mit Höchstdruckwasserstrahltechnik zwischen zwei Hallen eingezogen (70lfm), der Elektriker kam mit der Einzugsaale aufgrund der bereits eingezogenen Kabel nur bis zur Hälfte. Somit konnten Aufgrabungsarbeiten fürs Glasfaserkabel eingespart werden.

Oft werden wir von Kunden aufgrund häufig auftretender Verstopfungen aufgesucht. Ihr Installateur behebt die Verstopfung aber nach kurzer Zeit rinnt es wieder nicht ab? “Da kommen wir ins Spiel” Durch unsere langjährige Erfahrung wissen wir, jede Verstopfung hat ihre Ursache! Diese gilt es zu beheben. Nach einer Kanalreinigung und einer Kamerainspektion inkl. Rohrverlaufsortung, ist es uns möglich Ihnen auch die Ursache für Ihre Verstopfung aufzuzeigen. Gerne nehmen wir uns danach die Zeit um Ihnen die beste und kostengünstige Sanierungsmethode zu besprechen.

Dieser Feinkostwaschbeckenablauf war 5 Jahre problemlos im Betrieb. Rohrverlauf endete an der Hausmauer, beim Umbau wurde vergessen das Rohr anzuschließen. Die Verstopfung, beziehungsweise der Rückstau und der darauffolgende Rohrbruch konnte kein Unternehmen zuvor feststellen. Mit der punktgenauen Ortung und unserer Fachkenntnis konnte der fehlende Anschluss/Rohrbruch im Aussenbereich wirtschaftlich und kostenschonend mit einer möglichst kurzen Verbindung zum Hauptkanal geschaffen werden. Dies erfolgte in Form eines Kleinfertigschachtes zur zukünftigen effektiveren Reinigung- und Kanalkontrolle.

Kabelfehlersuchgeräte

Bei der Kabelfehlerortung unterscheidet man grundsätzlich zwischen der Vorortung und der Feinortung. Unter Vorortung versteht man, von einem bekannten Kabelende ausgehend eine Entfernung zum bestehenden Kabelfehler zu ermitteln. Dies erfolgt in den meisten Fällen mit Laufzeitmessgeräten (TDR) oder Messbrücken. Die Feinortung erfolgt in der Regel (abhängig von den Kabeltypen) mit Schrittspannungssonden, Horchglocken oder Kabelauslesespulen. Kabel- LeitungssuchgeräteIn der Ortungstechnik wird grundsätzlich zwischen dem Auffinden von metallischen und nichtmetallischen Leitungstrassen unterschieden.

Unter metallischen Leitungstrassen versteht man Kabel- oder Rohrleitungen aus Kupfer, Eisen, Guss usw. sowie ortbare Warnbänder (Ortungsbänder). Unsere Leitungssuchgeräte der neuesten Generation verfügen selbstverständlich über eine automatische Tiefenmessung. Weiters ist eine Spezialfunktion für ein sichereres Erkennen einer besendeten Leitungstrasse, die sogenannte Stromstärkenmessung. Nichtmetallische Leitungstrassen sind z.B. LWL-Verrohrungen (Lichtwellenleiter), Wasserleitungen aus PVC, PLT oder AZ. Diese lassen sich mit herkömmlichen Ortungsgeräten nicht auffinden. Derzeit gibt es nur bedingte Möglichkeiten der Sichtbarmachung unter Verwendung von akustischen Signalen.

Diese Signale werden durch Pulswellengeneratoren (PWG) in die zu ortende Leitungstrasse eingebracht (Anschluss an Hydranten oder Hausanschlüsse beim Wasserleitungsnetz). LWL-Verrohrungen sowie Kunststoff-Gasleitungen werden mit einem niederfrequenten Tonsignal, über z.B. den Gashausanschluss, beaufschlagt. Die Trassenverfolgung bei allen nichtmetallischen Leitungssystemen erfolgt nach Aufbringen des entsprechenden Ortungssignales mit einem akustischem Abnahmesystem, ähnlich einem Geophon. LUFTBILDER -Rohrverlaufs -Dokumentationen mittels Tragschrauber bei Rohrleitungsverläufen über 500m
